سیستم منبع تغذیه با ولتاژ بالا شامل دستی جداسازی خط ولتاژ بالا و ترانسفورماتور ولتاژ ، قطع کننده مدار خلاء ولتاژ بالا و ترانسفورماتور جریان ، بازتر اکسید روی و دستگاه محافظت از جذب مقاومت در برابر مقاومت ، تشکیل کابینت خطی با ولتاژ PT ، کابینت ورودی PT با ولتاژ بالا ، کابینت سوئیچ خلاء ، بازداشت اکسیداسیون و کابینت محافظت از مقاومت در برابر-حمایت. یک قطع کننده مدار خلاء با ولتاژ بالا برای اتصال یا قطع مدار اصلی و قطع جریان بیش از حد ناشی از مدار کوتاه قوس استفاده می شود.

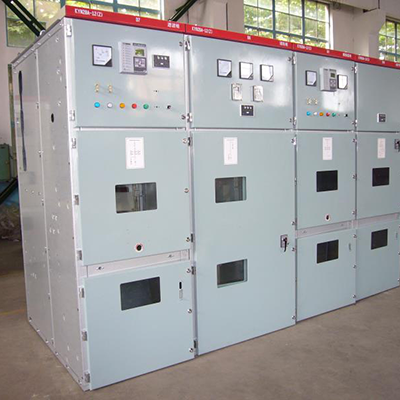

                                                                                   کابینه 10 کیلو ولت H.V

نوع کابینت Kyn61-40.5 (زره پوش قابل جابجایی AC Enclosed Switchgear) برای کابینت ولتاژ بالا انتخاب شده است. این نوع کابینت مزایای جلوگیری از سوء استفاده از قطع کننده های مدار ، جلوگیری از فشار و کشیدن دستبندها با بار ، جلوگیری از سیم زمینی زنده و جلوگیری از انتقال نیرو با سیم زمینی و عملکرد جلوگیری از ورود تصادفی به بازه شارژ را دارد. کابینت های سه جانبه ولتاژ بالا در اتاق ولتاژ بالا تنظیم شده است ، یعنی کابینت خط ورودی ، کابینت قطع کننده مدار و کابینت محافظت از مقاومت در برابر-سرمایه گذاری. برای محافظت از ترانسفورماتور ، یک دستگاه جذب ولتاژ را در مدار ولتاژ بالا نصب کنید تا ولتاژ ولتاژ بیش از حد و ولتاژ و افزایش ولتاژ و ولتاژ افزایش یابد. این دست ساز یک بازرس اکسید روی را با یک اتصال چهار ستاره با یک شکاف سری اتخاذ می کند ، که نه تنها می تواند از رعد و برق محافظت کند ، بلکه از عایق بین فازهای نسبی و زمین نسبی تجهیزات الکتریکی در کابینت ولتاژ بالا نیز محافظت می کند.

                                                                          کابینت Kyn 33KV/35KV H.V

سیستم منبع تغذیه با ولتاژ بالا می تواند قدرت اصلی 10 کیلو ولت ، 20KV ، 33 کیلو ولت را به کوره قوس الکتریکی فراهم کند.   LRF ، کوره Ferroalloy ، SAF و می تواند محافظت از اتصال کوتاه از مدار اصلی را انجام دهد. یک دستگاه جذب بیش از حد ولتاژ در مدار ولتاژ بالا برای جذب ولتاژ ولتاژ بیش از حد ولتاژ و افزایش برای محافظت از ترانسفورماتور نصب شده است. بازداشت اکسید روی از رعد و برق محافظت می کند ، و واگن برقی جداسازی خط ورودی برای اشکال زدایی و نگهداری مناسب است.
